Сложность: средняя
Выкройка или шаблон
Материалы: древесина, фанера 15 мм, фанера 4 мм, саморезы, клей ПВА, лобзик,
рубанок, фрезер, бормашина, ножи, наждачная бумага, акриловые краски, кисти,
лак, подвесы

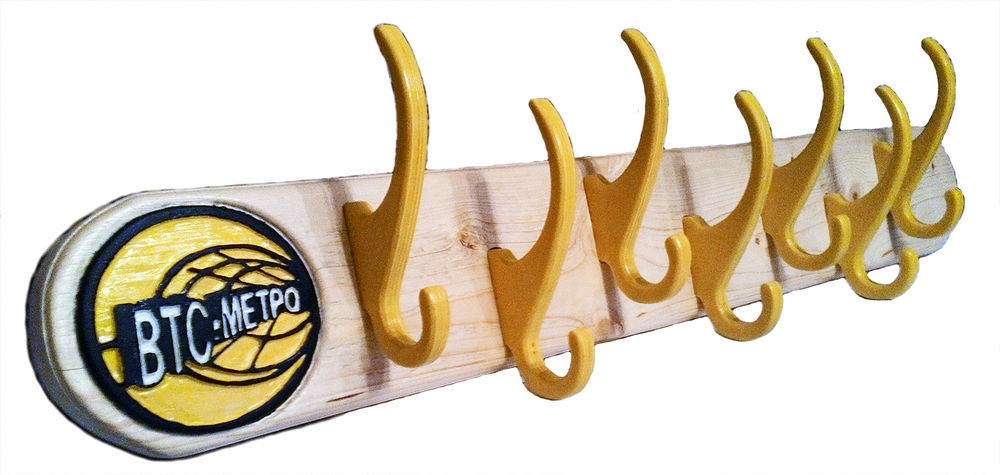

Пошаговый мастер-класс по изготовлению деревянной вешалки с рельефной эмблемой

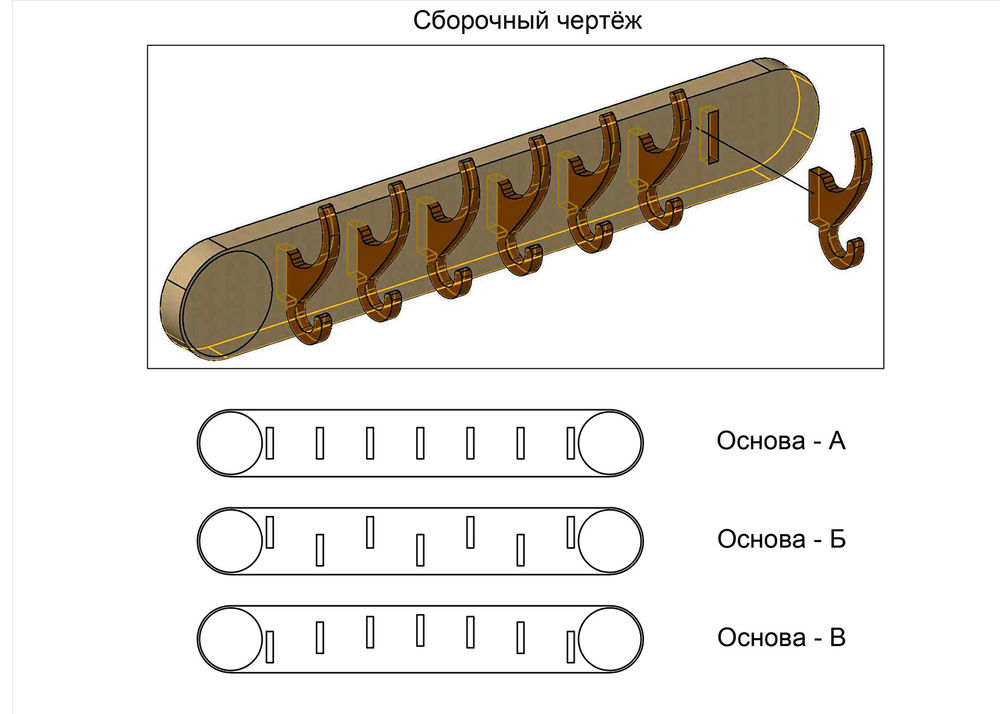

1. Определить необходимые вам размеры вешалки, а также количество крючков в
соответствии с чертежом.
2. Подобрать материалы:
Доска толщиной 40 мм и длиной соответствующей вашим потребностям. Я принял размер
1000 мм и 7 шт. крючков;
Берёзовая фанера толщиной 15 мм для крючков;
Фанера толщиной 4 мм для шаблона крючка;
Метизы: Саморезы, стальные «ушки» для подвески к стене;
Химия: Клей ПВА, клеящий карандаш, акриловые краски, бесцветный прозрачный лак и
растворитель к нему.
3. Выстрогать доску.
4. Произвести разметку. Наметить шилом позицию будущего расположения рельефного
рисунка.
5. Выбрать пазы для установки крючков и под «ушки» ручным фрезером. Просверлить
на «дне» пазов по 2 отверстия на сквозь под саморезы. Закруглить концы доски,
согласно чертежу. Снять фаску по контуру ребра между лицевой поверхностью и
боковыми гранями. Отшлифовать при помощи шлифмашинки.

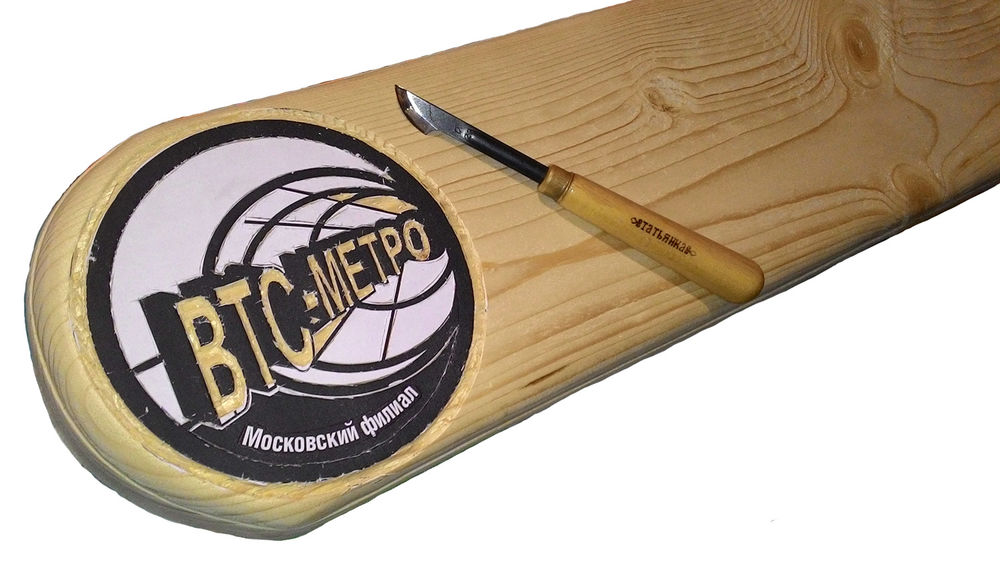

6. Клеящим карандашом приклеить чертёж профильного рисунка на его место. Важно
промазать всю склеиваемую поверхность без пропусков. Не используйте в своём
рисунке слишком мелкие элементы.

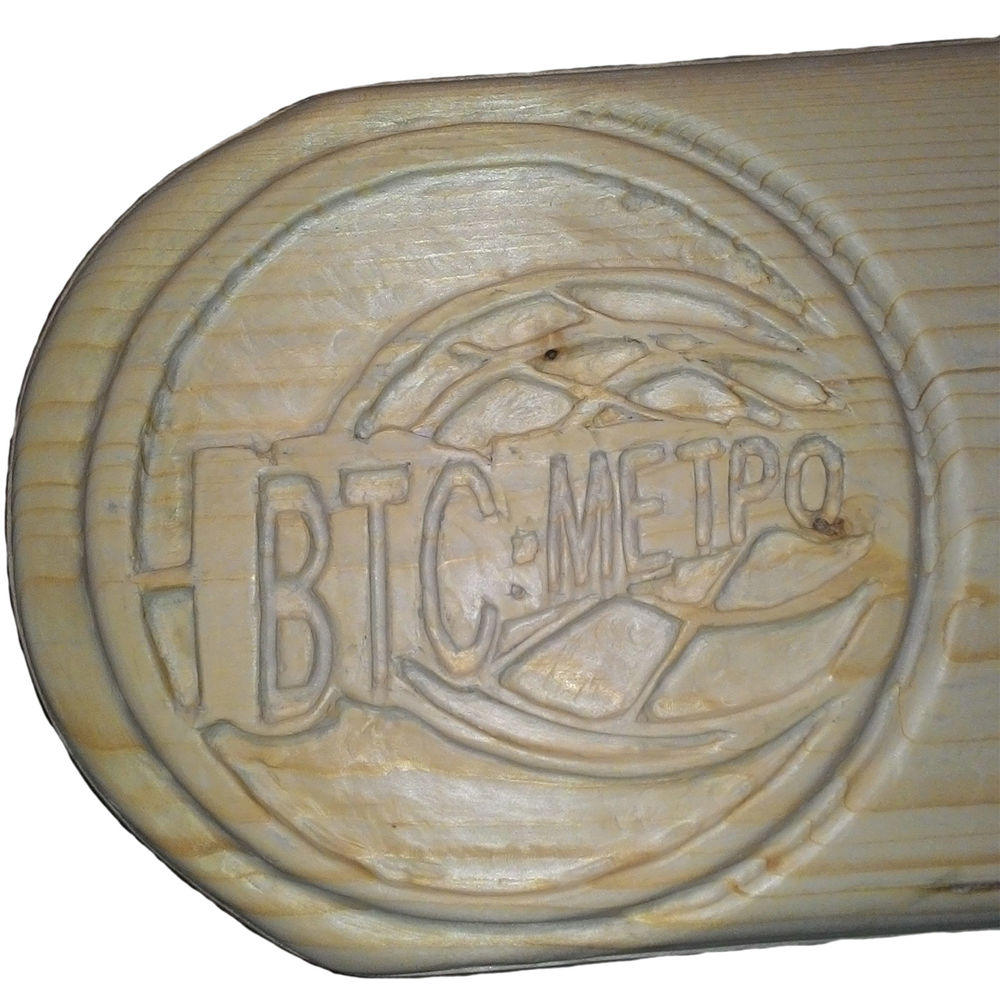

7. Прорезать контуры рисунка. Прорезь должна проходить под наклоном от грани
выпуклой части рисунка вниз к утопленной грани. При помощи инструментов для
резьбы по дереву и бормашинки выбрать древесину в углублениях рисунка, оставить
при этом нужные, выпуклые его части. Затем тщательно, вручную отшлифовать все
поверхности вырезанного профиля.
8. Изготовление крючков.

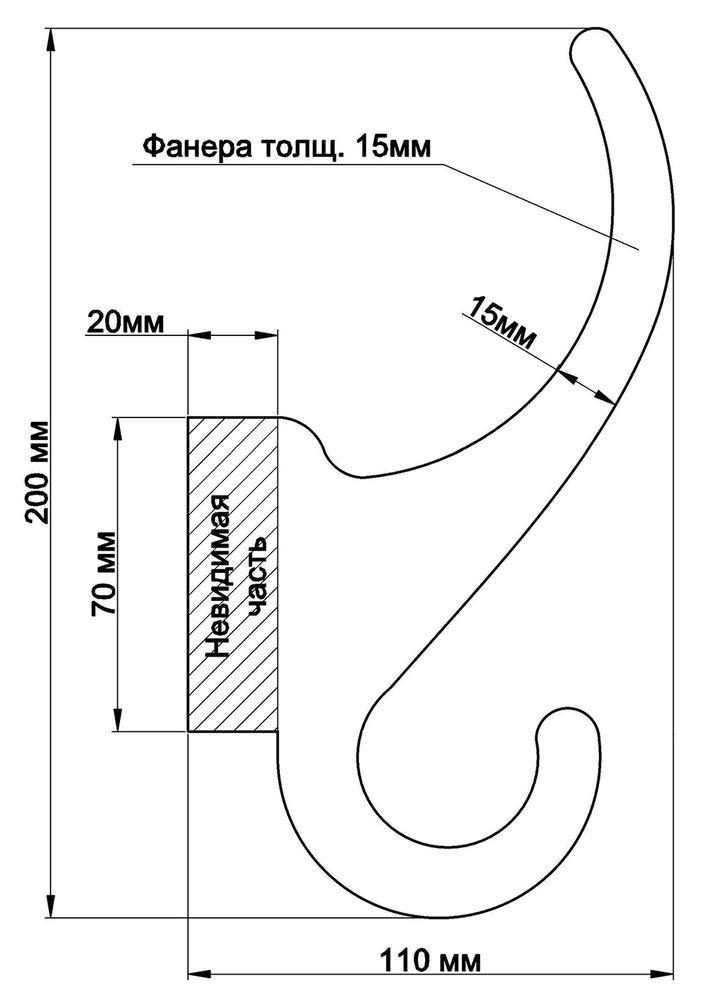

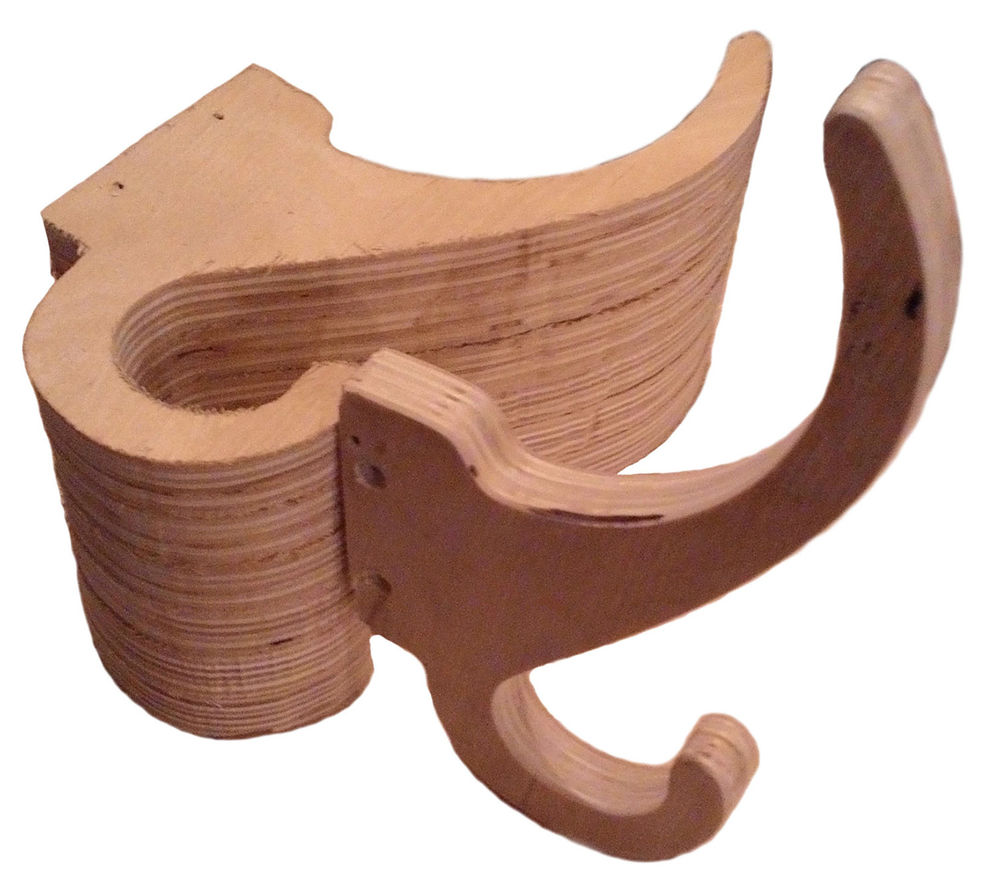

8.1 Изготовление шаблона. Наклеить на подходящий кусок фанеры толщиной 4 мм
чертёж крючка.(Чертёж формата А4 прилагается). Вырезать крючок лобзиком, так
чтобы пропил располагался близко к линии контура детали, но не пересекался с
ней. Далее бормашинкой с насадкой «наждачный цилиндр» тщательно обточить шаблон.
Затем наждачной бумагой вручную придать шаблону максимальную точность и
плавность линий.
8.2 Прикладывая шаблон к листу фанеры 15 мм, нарисуйте нужное количество крючков.
Ручным электролобзиком «грубо» вырезать их, так чтобы линия пропила приближалась
к контуру детали не ближе 2 мм и не дальше 5 мм.
8.3 Соедините шаблон и заготовку двумя саморезами в «потай» (так чтобы шляпки
саморезов не выглядывали за грань шаблона). Саморезы расположить в корневой
части крючка, т. е. в той части, которая будет утоплена в пазы основной детали
вешалки.

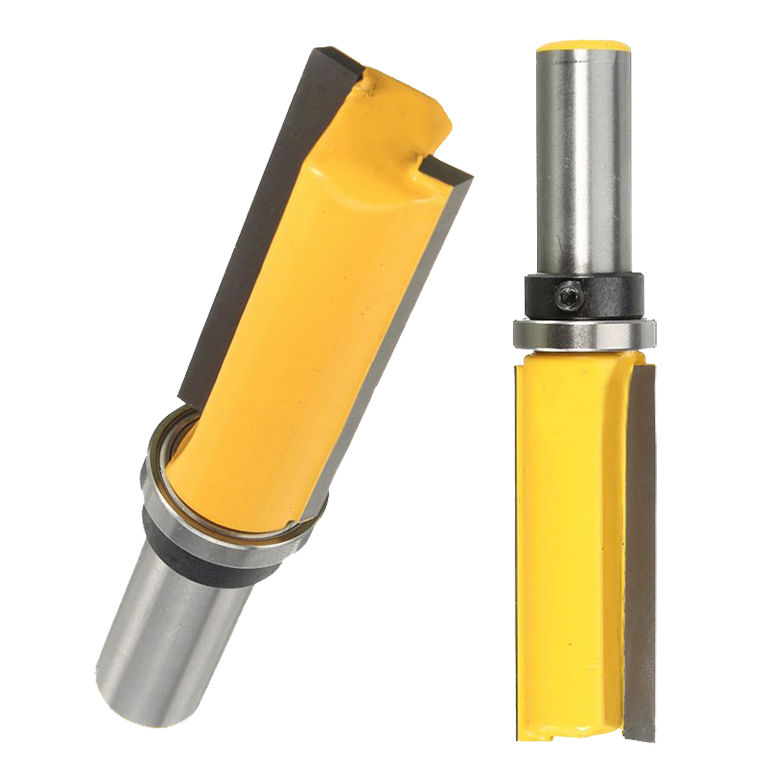

8.4 Обработать деталь ручным фрезером, оснащённым прямой фрезой с подшипником сверху (передний подшипник). Длина фрезы не менее 20 мм. Упираясь подшипником в шаблон, «обкатать» деталь со всех сторон.

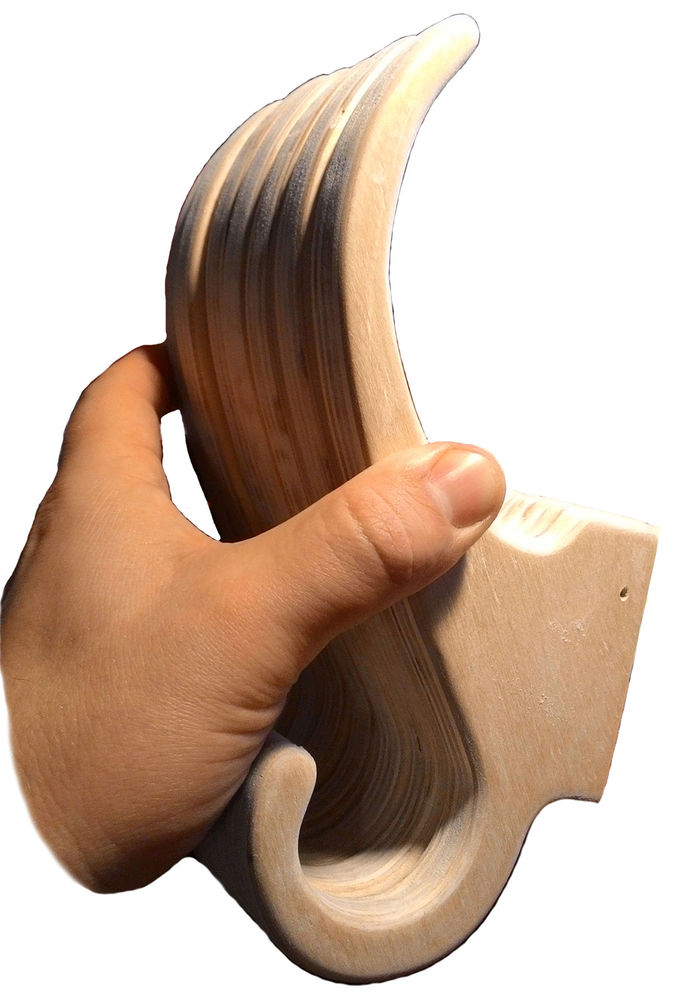

8.5 Таким способом изготовить нужное количество крючков. Бормашинкой обработать видимые кромки, «обкатанных» заготовок. Радиус фаски по желанию, но в разумных пределах. Шлифовкой вручную довести геометрию и качество поверхностей до идеала.
9. Лакокрасочный этап.

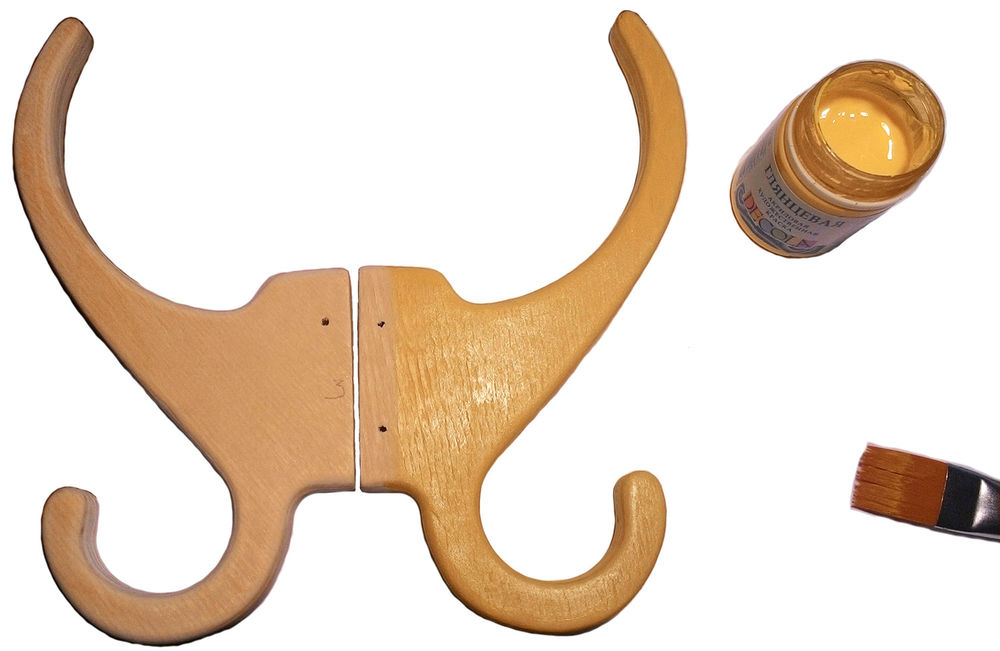

9.1 Раскрасить профильный рисунок и крючки акриловой краской.
9.2 Скрыть лаком первый раз и дать ему время полностью отвердеть. (Смотри инструкцию к лаку)
9.3 Отшлифовать всё мелкой наждачной бумагой (например Р320 или мельче)
9.4 Проделать операции лакировки и шлифовки несколько раз. До получения желаемого качества поверхностей. Последний слой лака не шлифовать.
10. Сборка.
10.1 Нанести клей ПВА на «донья» пазов.
10.2 Установить крючки в пазы на их места.
10.3 Тонким сверлом (2мм) просверлить в теле крючка отверстия, через ранее проделанные отверстия с обратной стороны, под саморезы.
10.4 Закрутить все саморезы.
10.5 Прикрутить «ушки» для подвеса к стене.

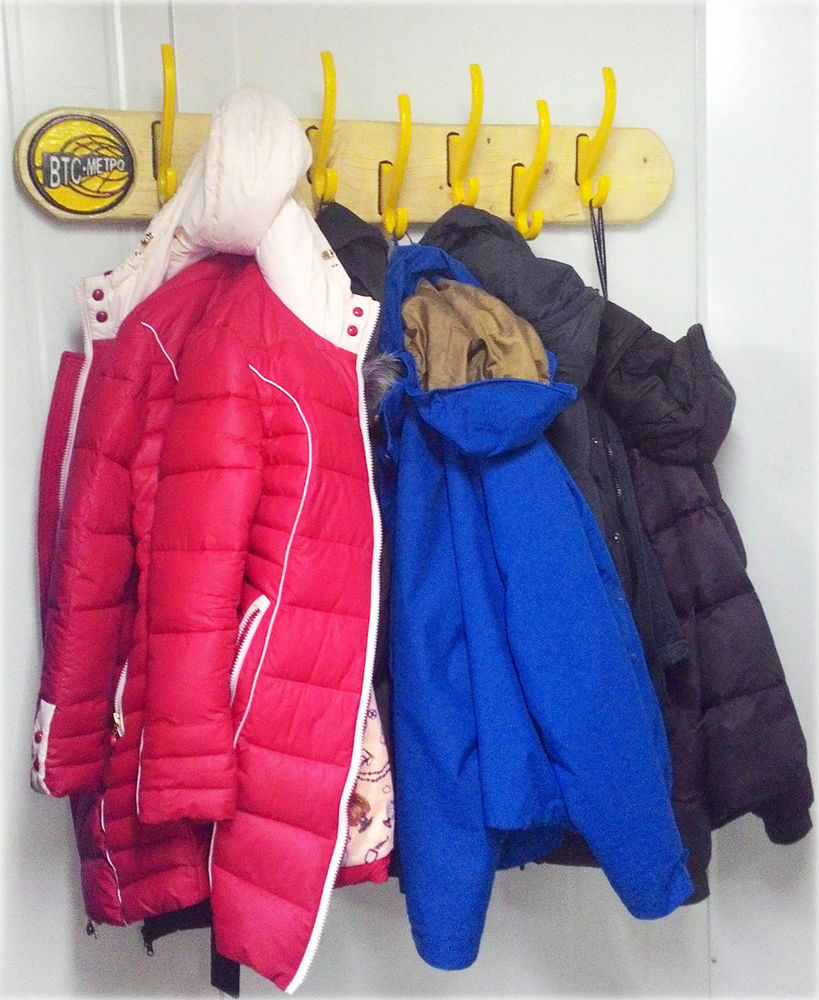

Вешалка готова занять своё место в интерьере помещения, под которое вы её изготовили!
Послесловие:
Спасибо за внимание к моему мастер-классу. Конечно, если бы я делал эту вешалку сегодня, то я бы сделал её на 3D-фрезере. С несравненно более высоким качеством рельефного рисунка.
\=
Успехов!
