- Сложность: высокая
- Материалы: медный лист, припой, газовая горелка
Доброго времени суток, друзья!
Не так давно, впервые в жизни подержал в руках настоящую скрипку. Она такая приятненькая. Вот решил попытаться скалистратить макетик из медного листа.
Это, скорее не мастер-класс, а описание процесса изготовления. Может быть, кому-нибудь, что-нибудь пригодится. Буду рад.
Скрипка изготовлена из листовой кровельной меди, толщиной 0,6 мм, в натуральную величину(4/4).
Медный лист раскроен, согнут и спаян.
Итак,

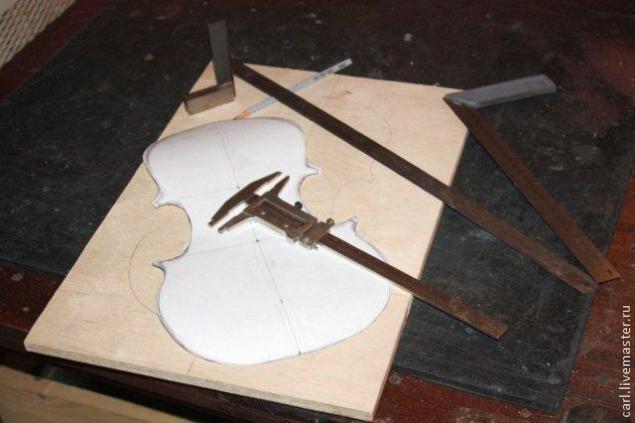

сначала нарисовал на ватмане деку, и перенес рисунок на фанерку.

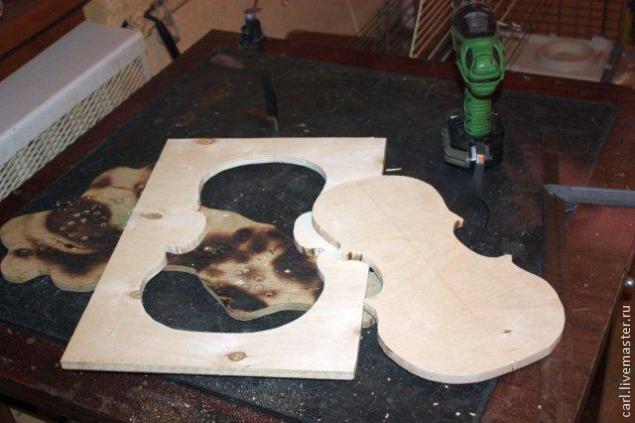

Электролобзиком выпилил силуэт.
Это можно не делать. но так удобнее придать листу нужную форму.

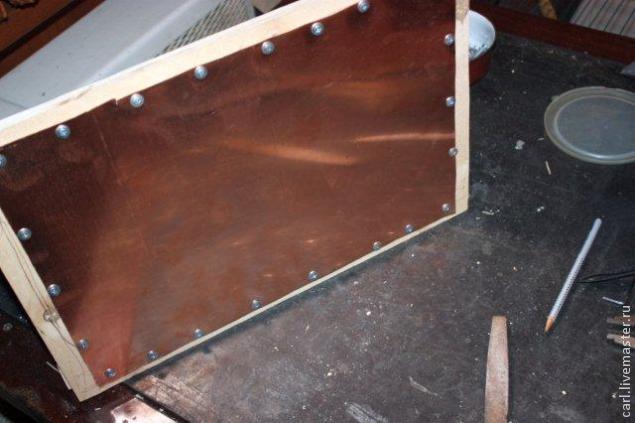

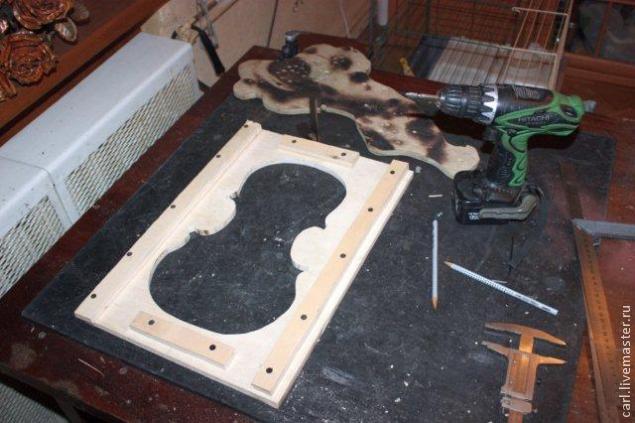

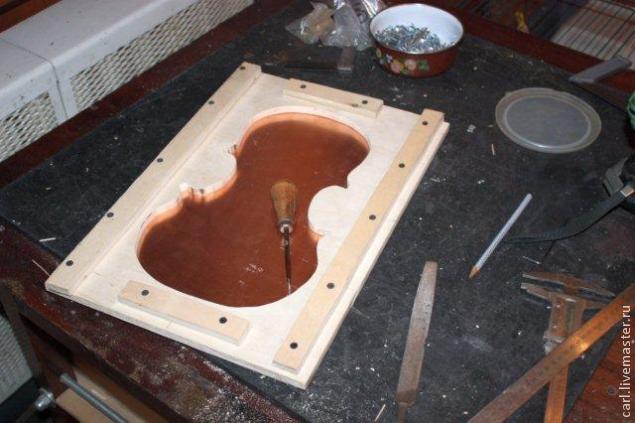

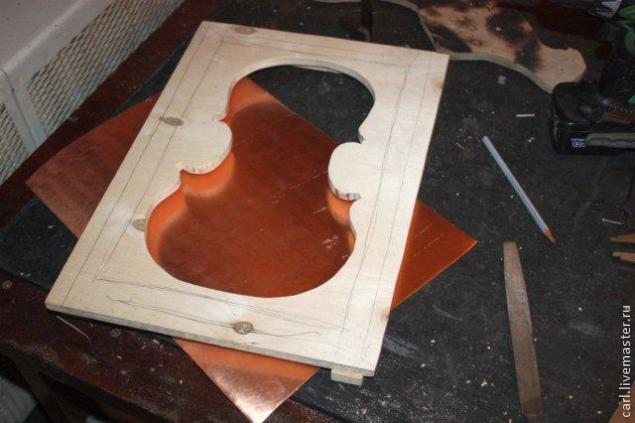

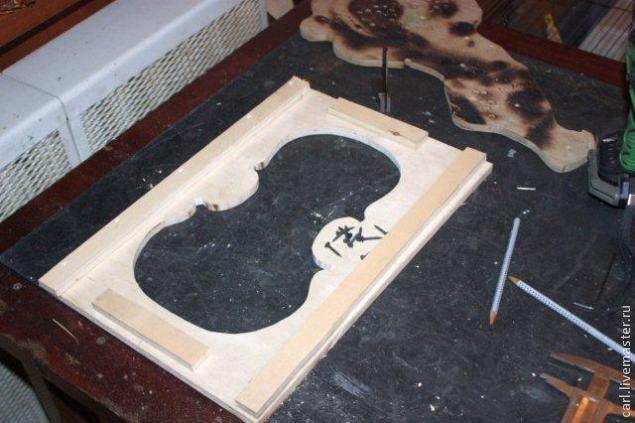

Вот оправочка готова. Теперь к ней прикручиваем саморезами медный лист.

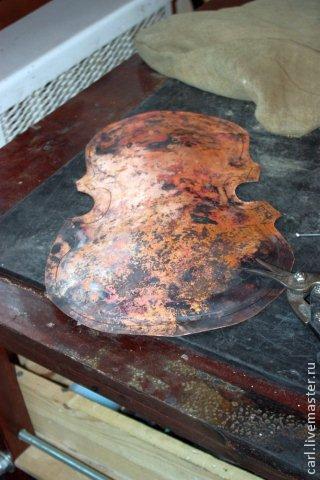

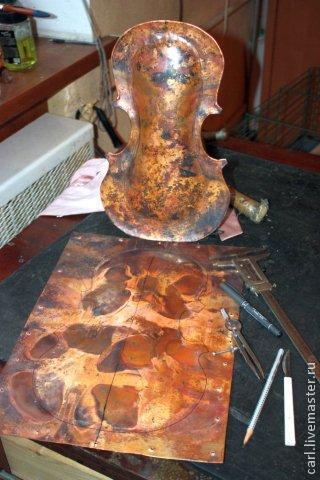

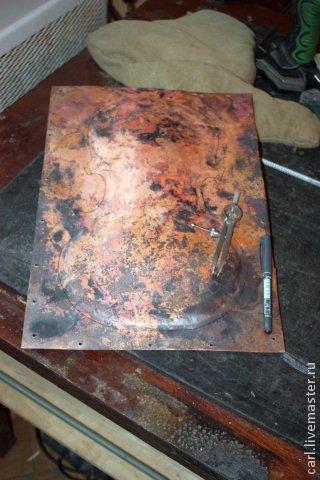

с помощью большого резинового молотка, придаем нужную форму..
не забывать отжигать медный лист,

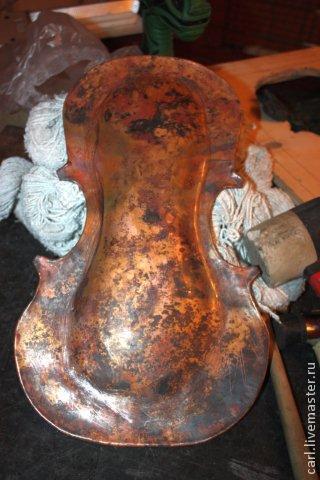

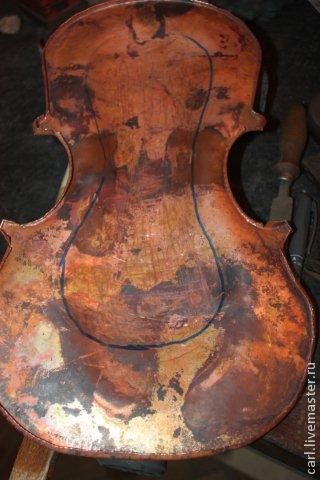

Сначала хотел сделать верх. и нижнюю деки плоскими. Но на ощупь, получалось некрасиво. Поэтому пассатижами загнул торцевые буртики

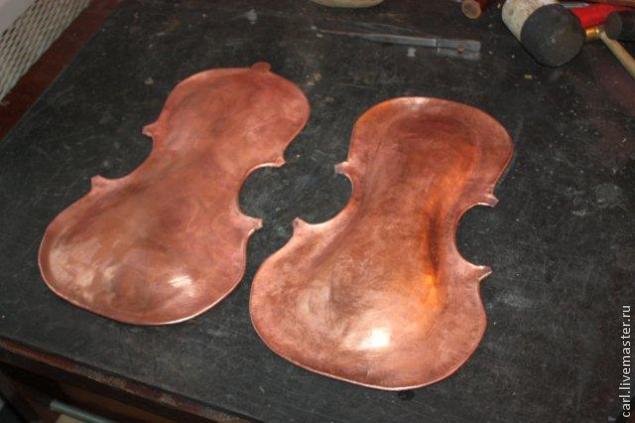

аналогично делаю вторую деку

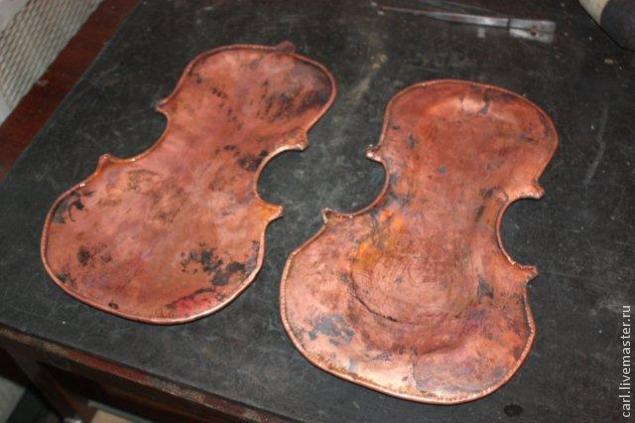

вот, что пока получается

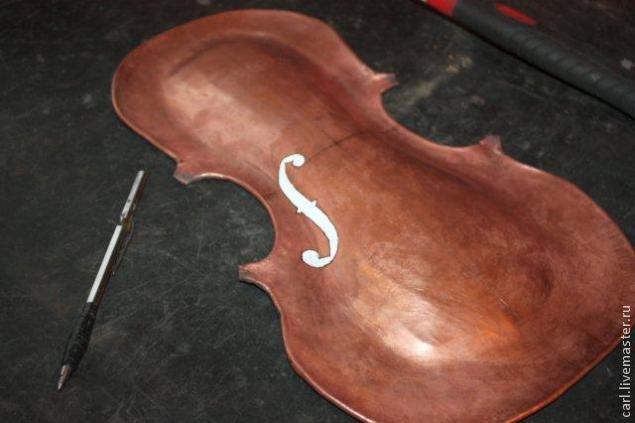

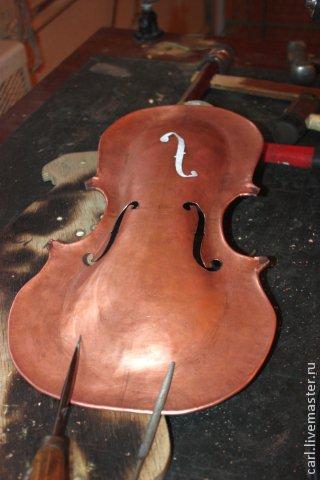

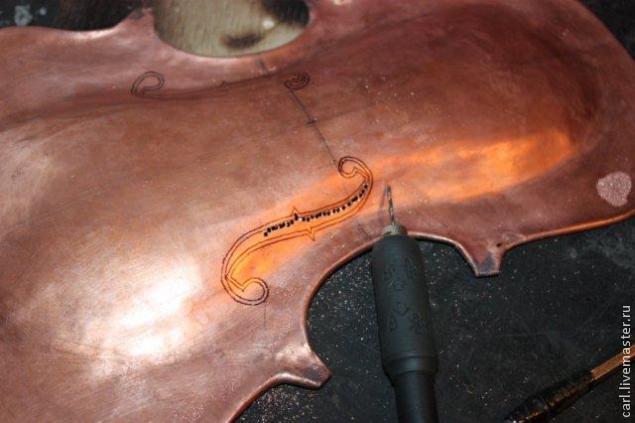

на верхней деке, размечаю, рисую на бумажке и выпиливаю вот такую прорезь-завиток (не знаю как правильно называется) :)))

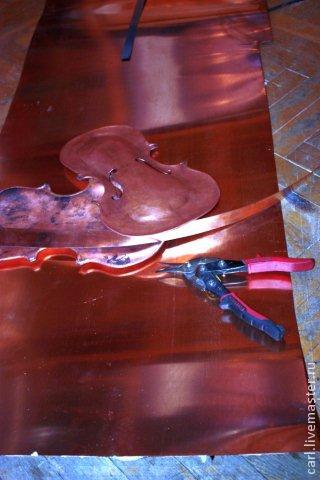

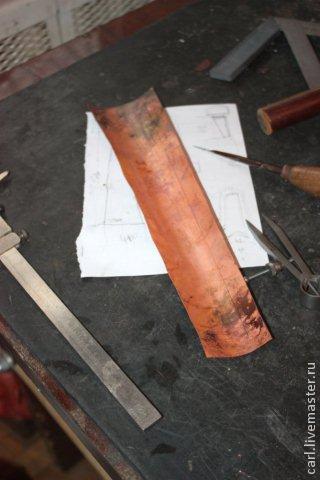

вырезаю из листа боковинку скрипки

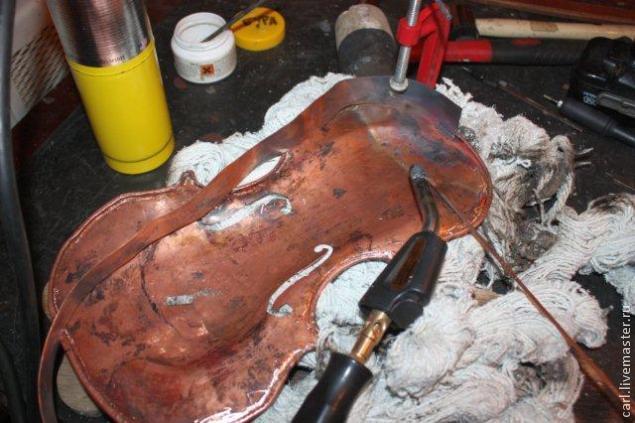

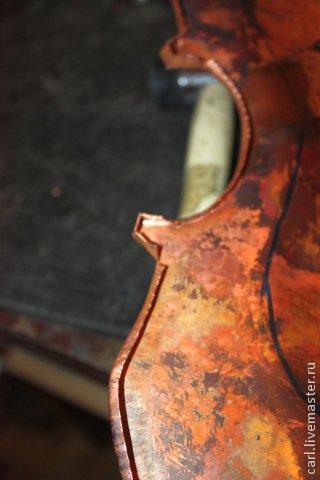

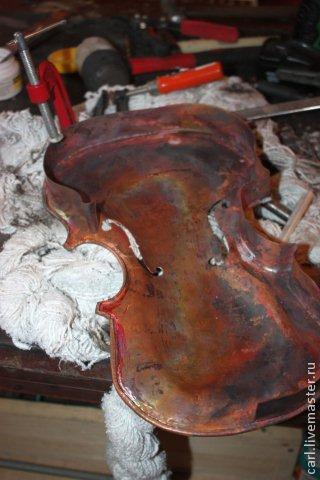

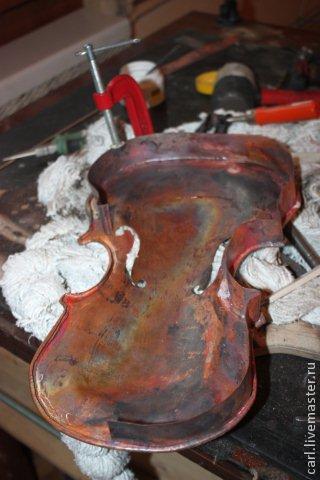

припаиваю полоску к верхней деке. Паяю твердым припоем с помощью газовой горелки с МАПП-газом

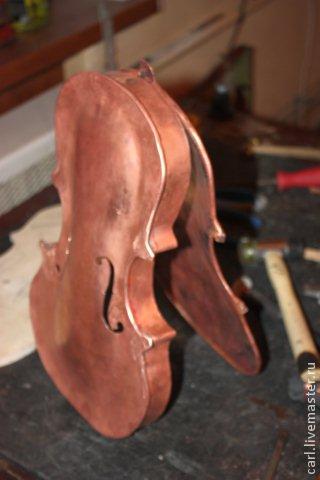

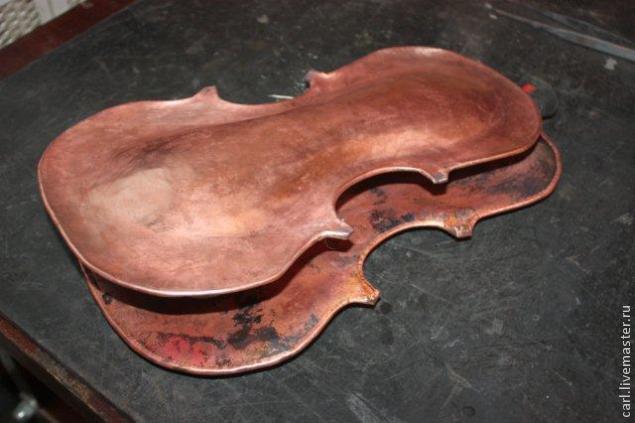

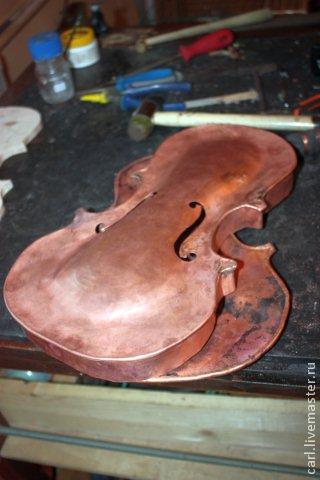

пока получается как-то так. Примеряем верхнюю и нижнюю деки. Нужно подогнать поплотнее. Не очень легко, т.к. медный лист во время пайки сильно деформируется
потихонечку идем дальше.

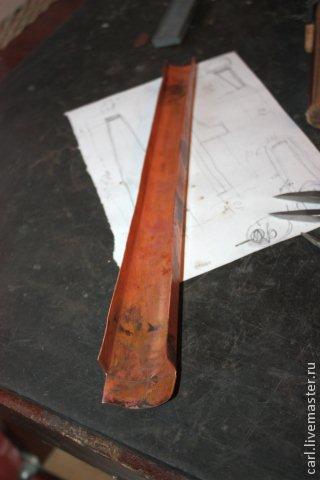

Делаем гриф. Сгибаем медную полоску.

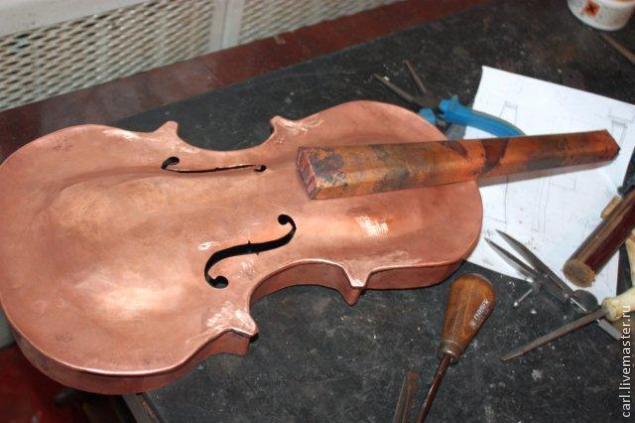

прикидка грифа на скрипочке

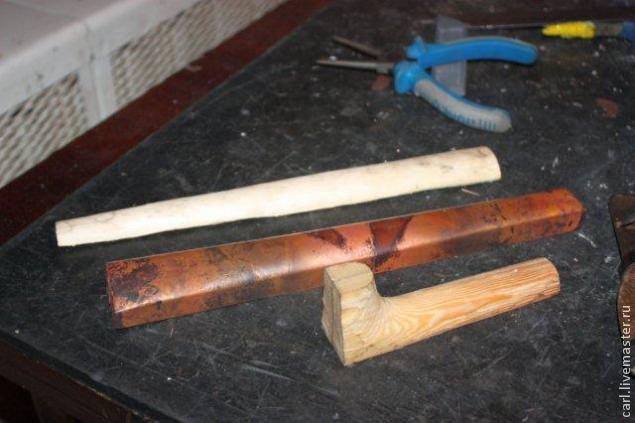

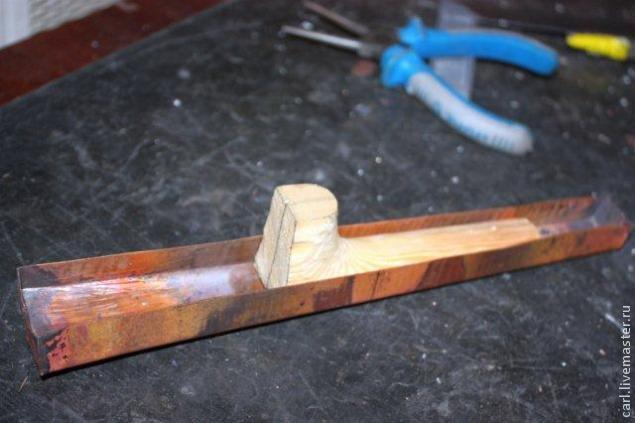

для нижней части грифа, вырезаю из деревяшки, болваночку-оправку, на которой полегче выбивать объем

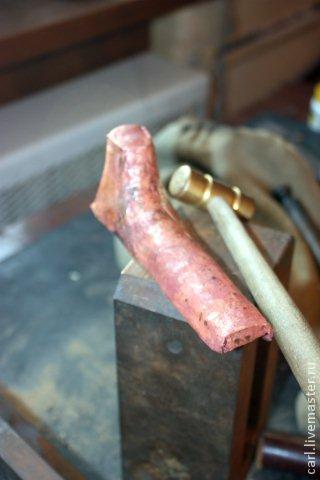

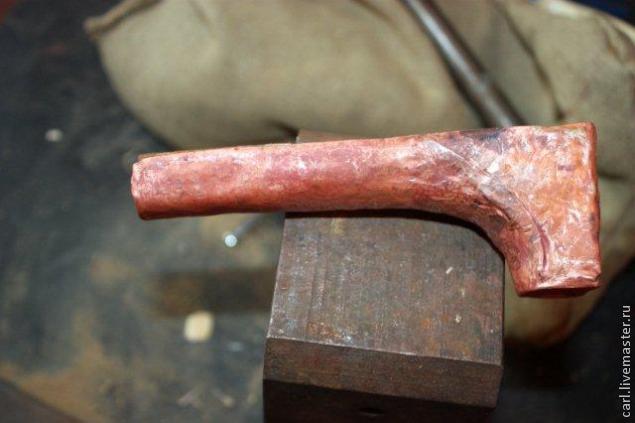

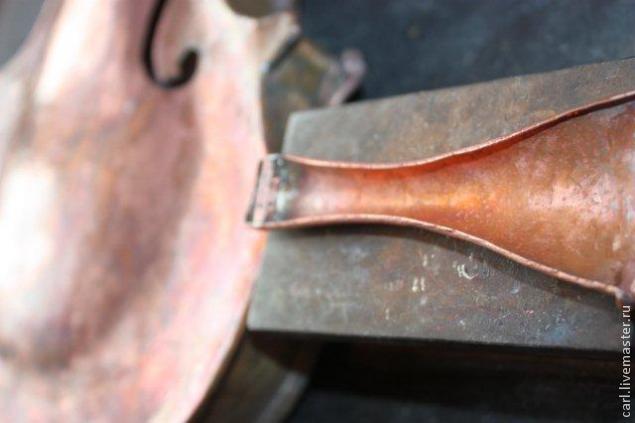

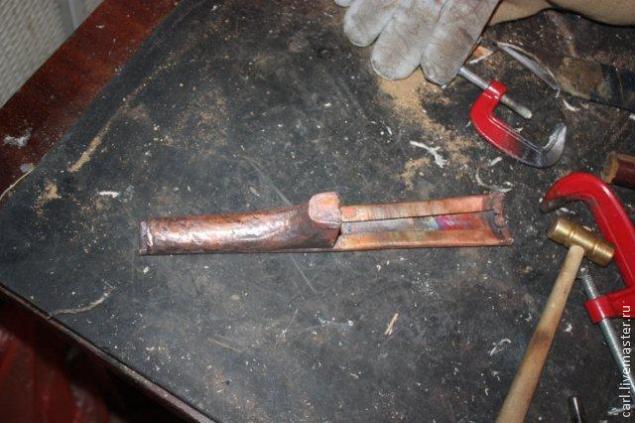

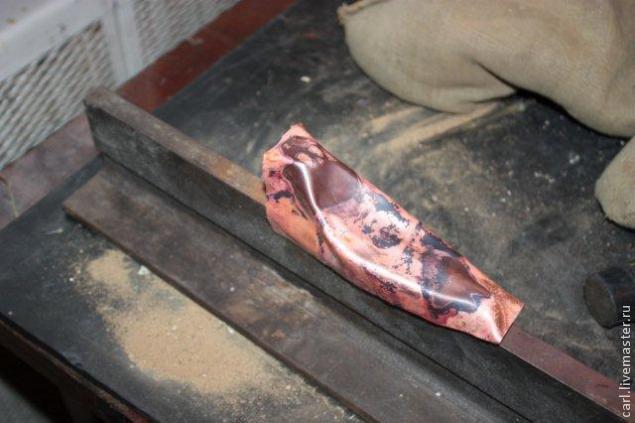

молоточками выбиваем на деревяшке нижнюю часть грифа

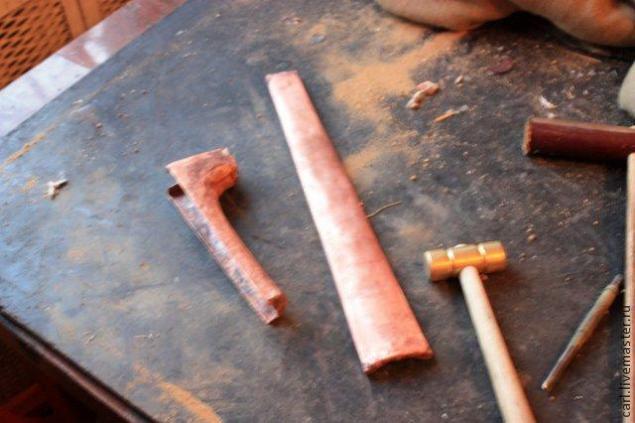

получилось как-то так. Теперь паяю верх-низ получается гриф

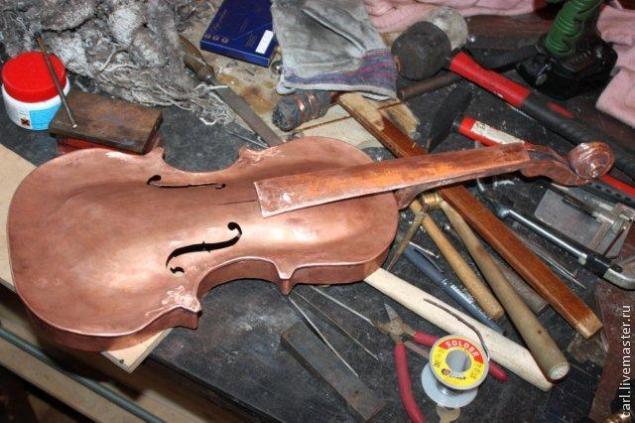

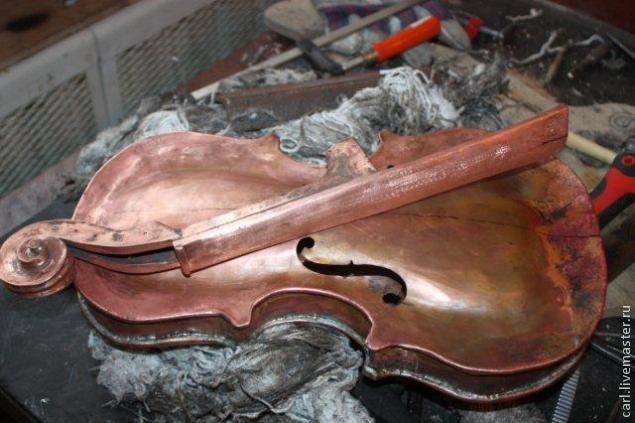

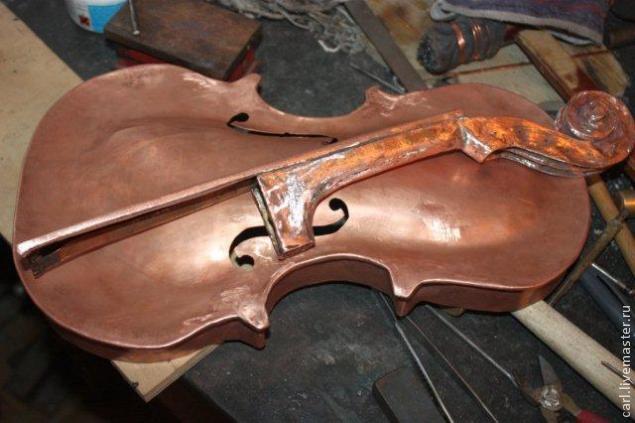

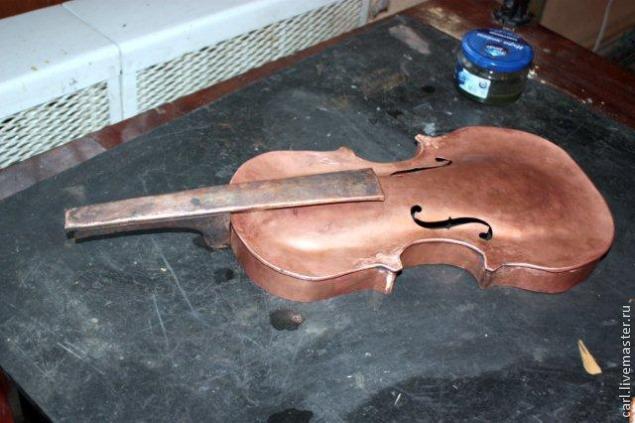

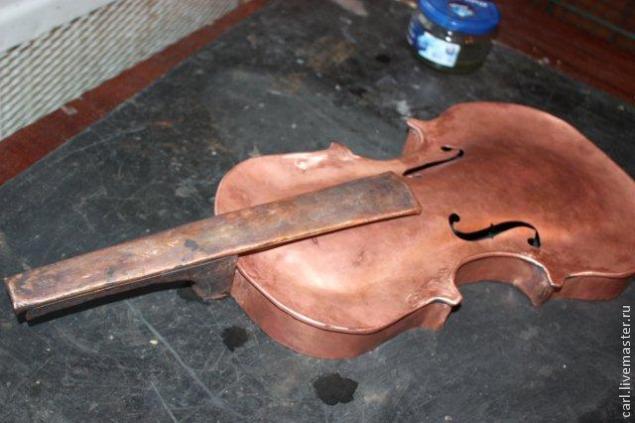

примеряю новоиспеченный гриф к тельцу скрипочки

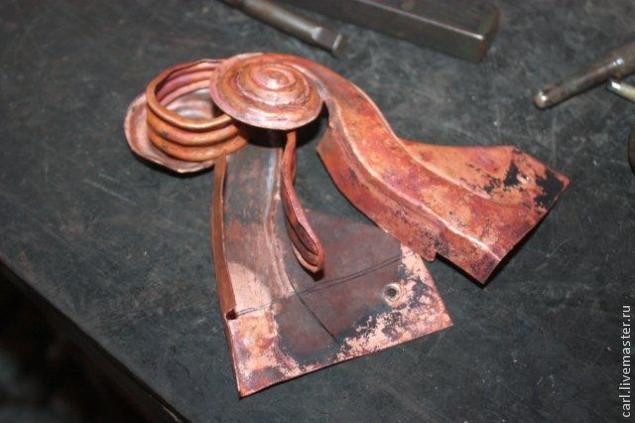

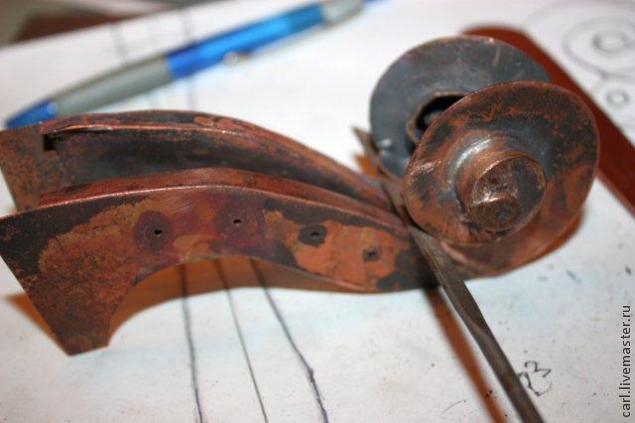

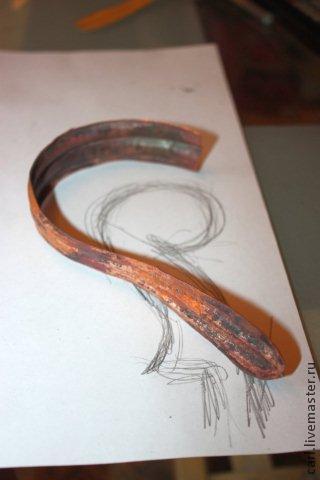

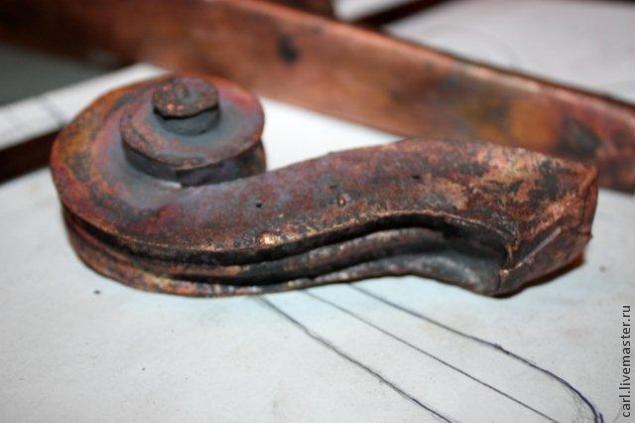

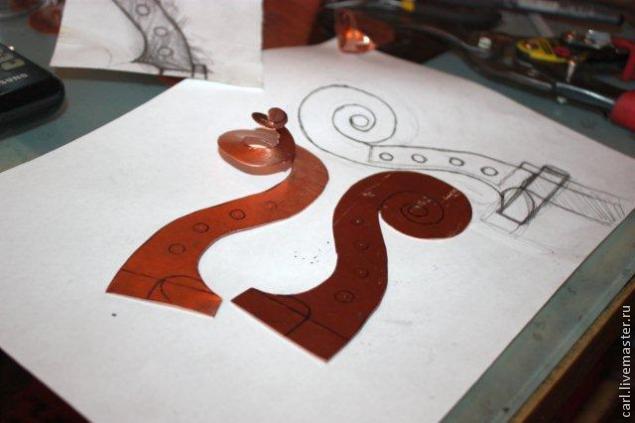

следующая деталь, далась с большим трудом. Никак не мог сообразить как, к чему паять-собирать....:)))
прикидываем
и паяем

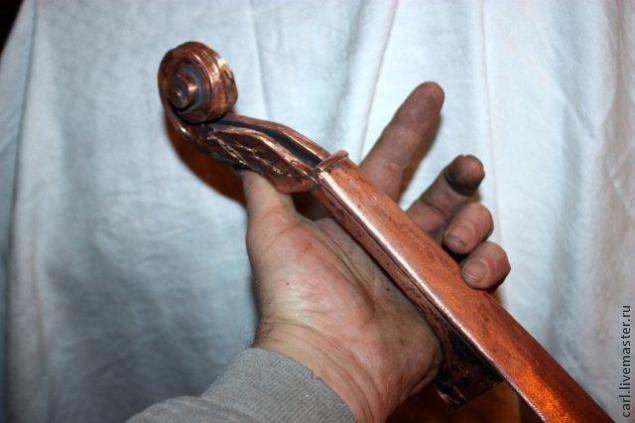

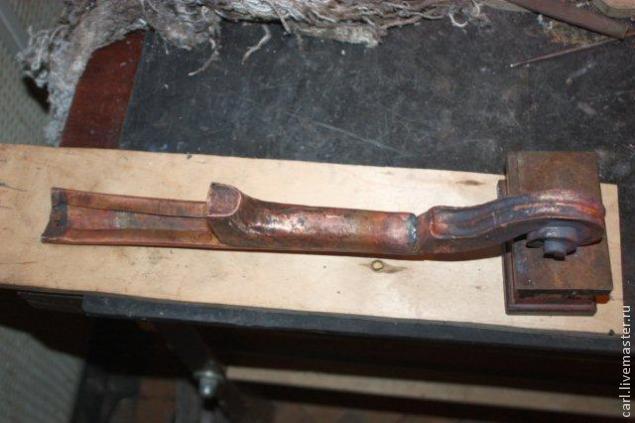

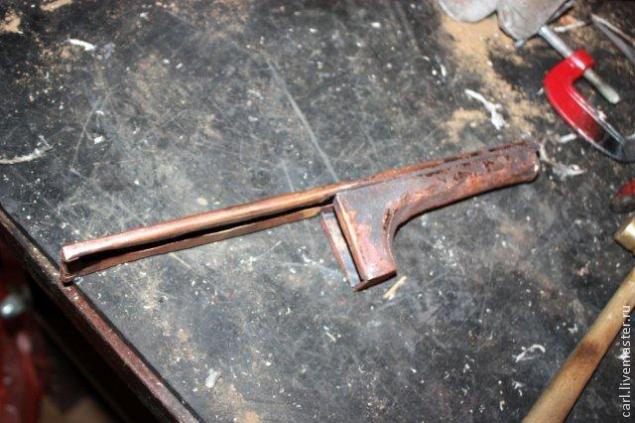

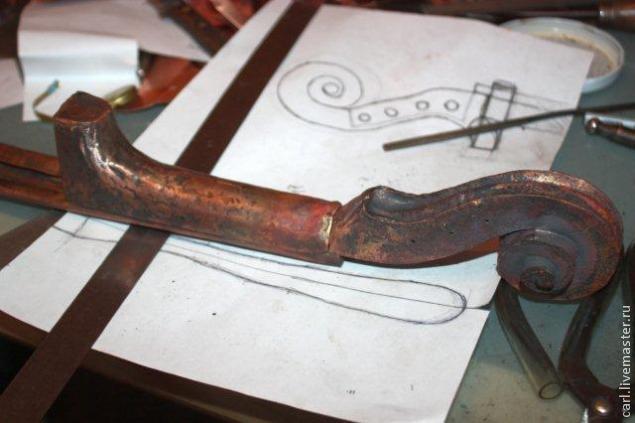

вот такой гриф получился. В масштабе разу заметны пальцы-сосиски начинающего Страдивари...:)

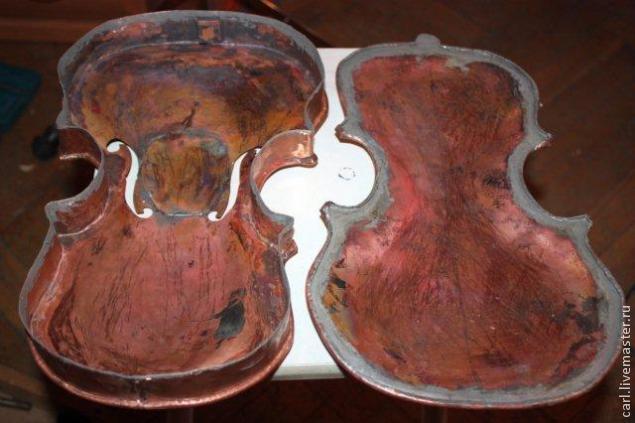

немного поправляю форму верхней и нижней дек. После спайки это будет сделать проблематично.

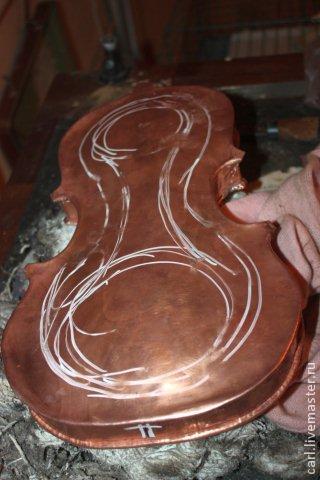

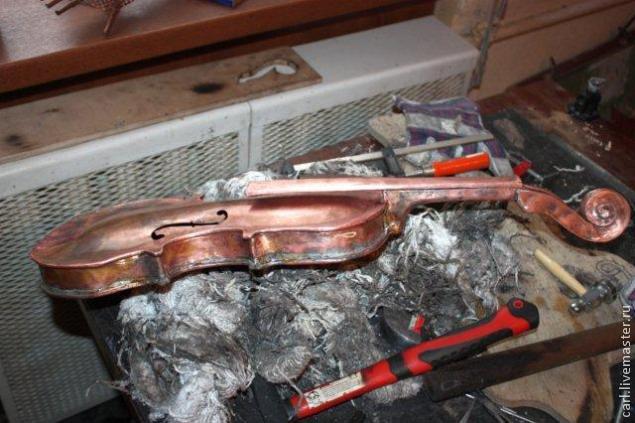

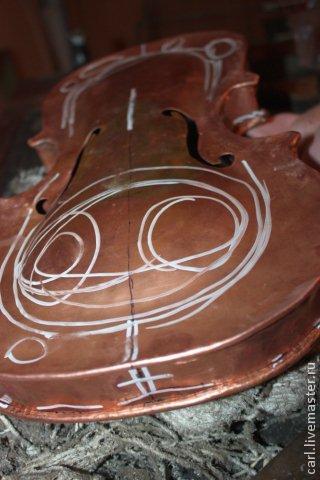

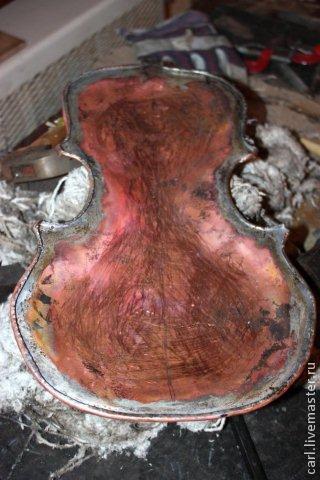

облуживаем места пайки и спаивам корпус

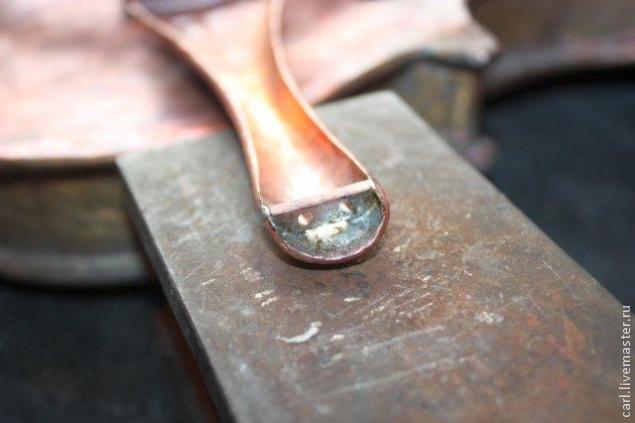

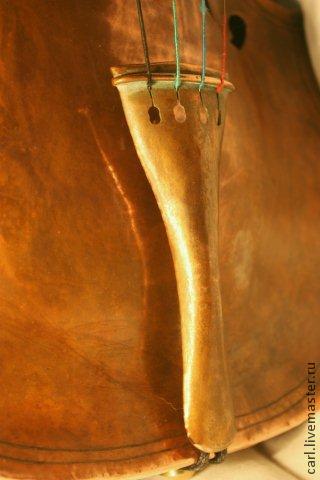

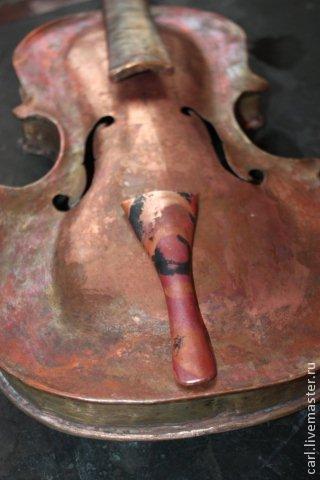

с держателем струн(или как он там по научному называется) думаю все понятно из фото

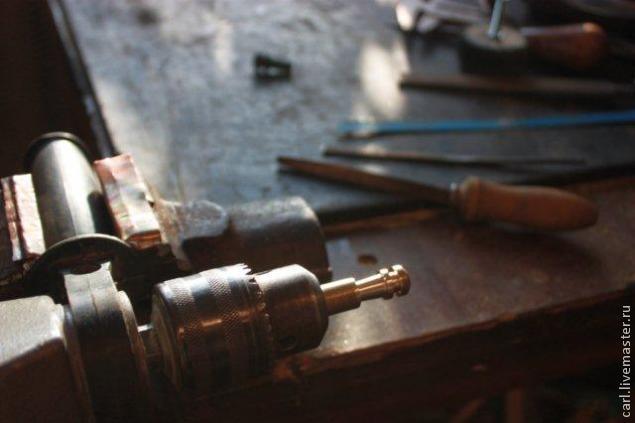

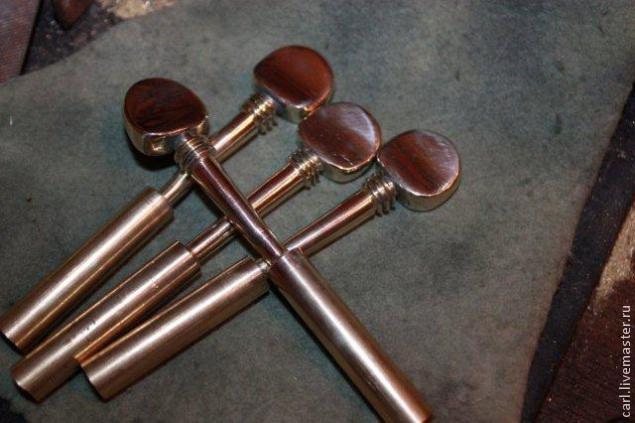

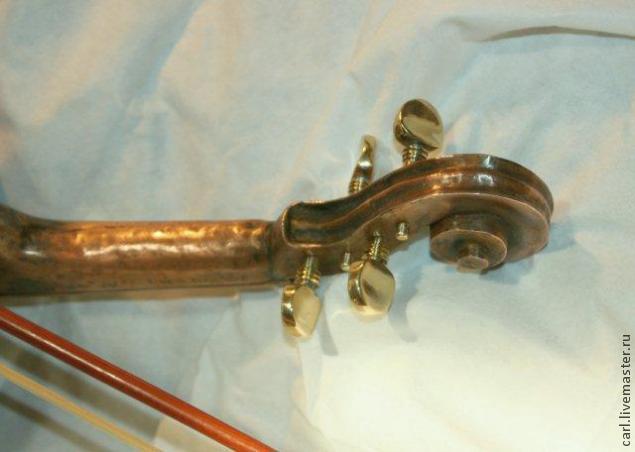

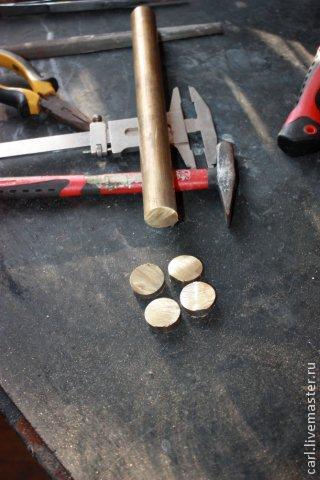

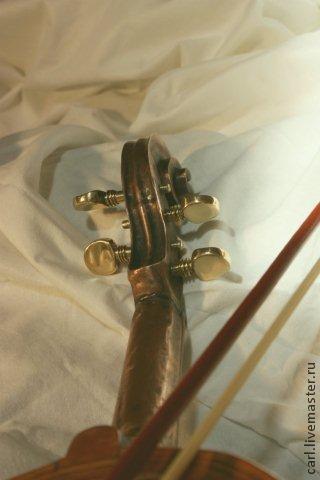

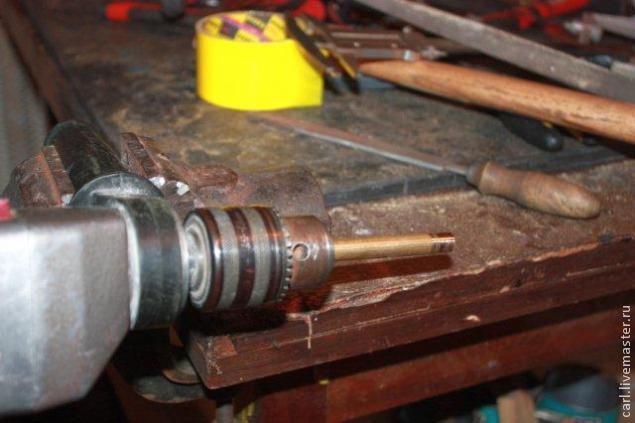

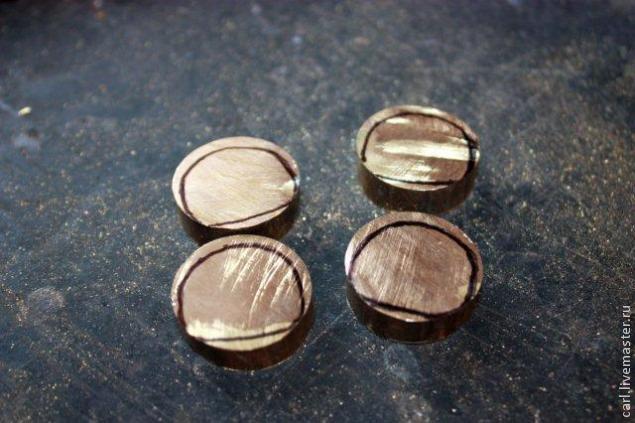

Делаю колки скрипки. Так как нет ни токарного станка, ни закомых токарей, вытачиваю из латунного прутка, зажатого в дрель
задняя пупочка :)
ВСЕ!!! ТЕПЕРЬ ВСЕ СОБИРАЕМ И ПРИДАЕМ ТОВАРНЫЙ ВИД!

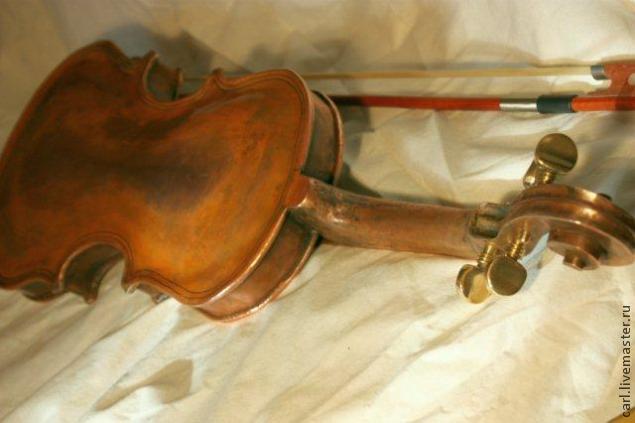

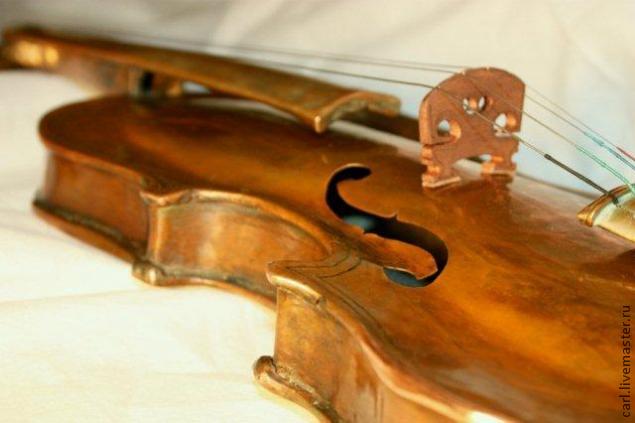

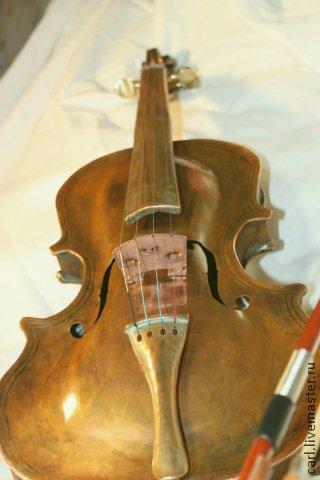

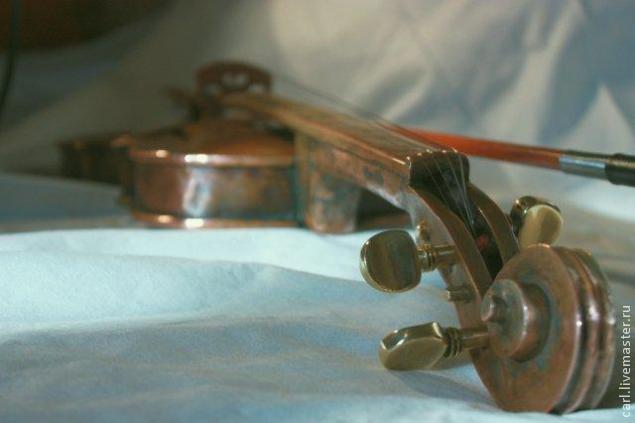

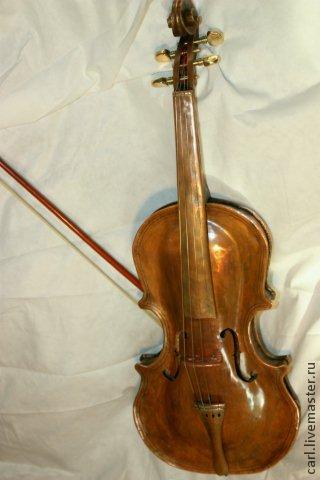

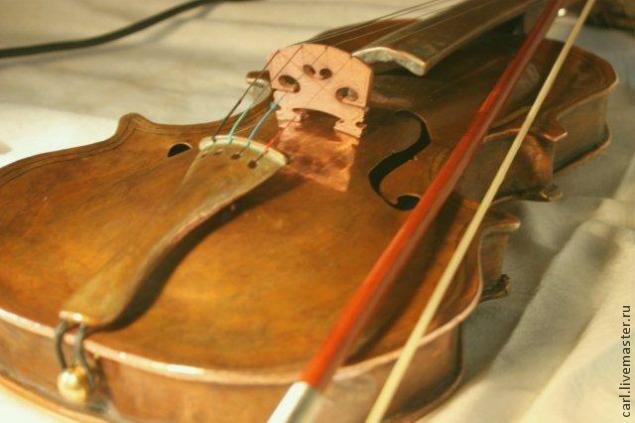

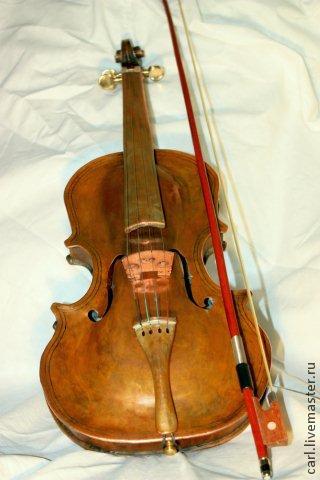

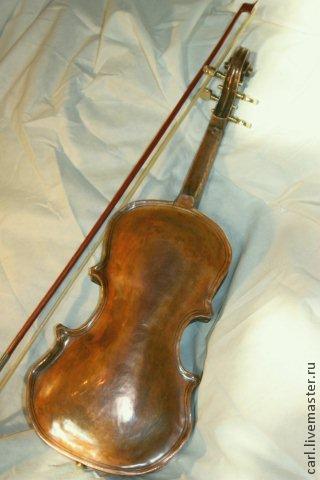

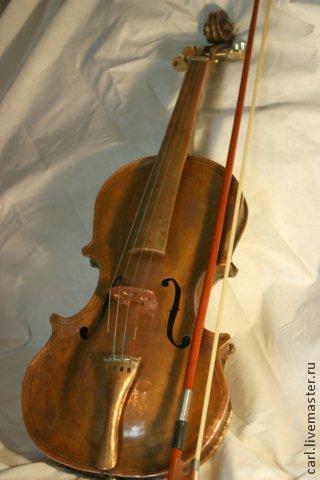

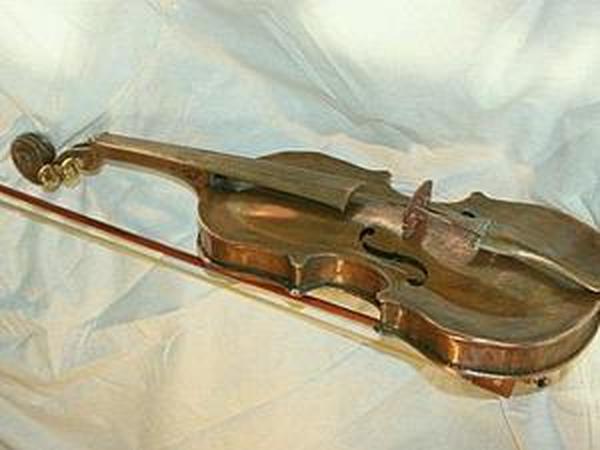

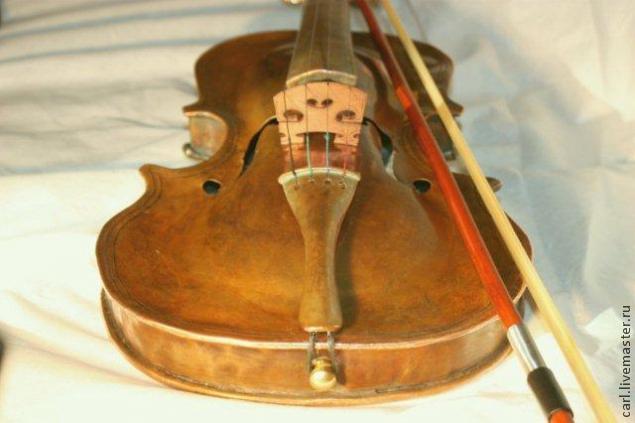

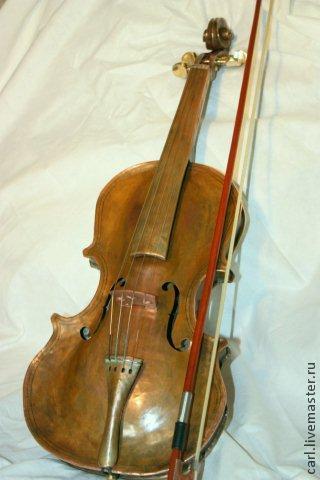

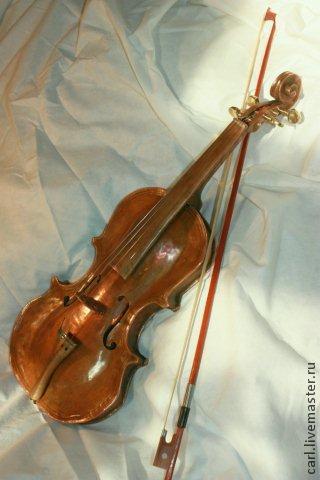

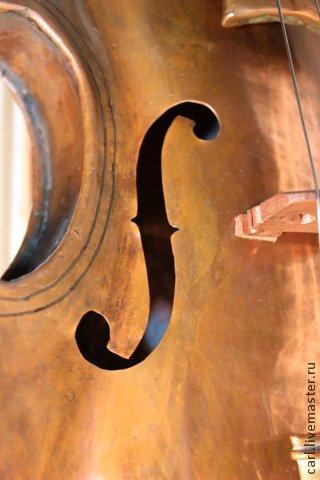

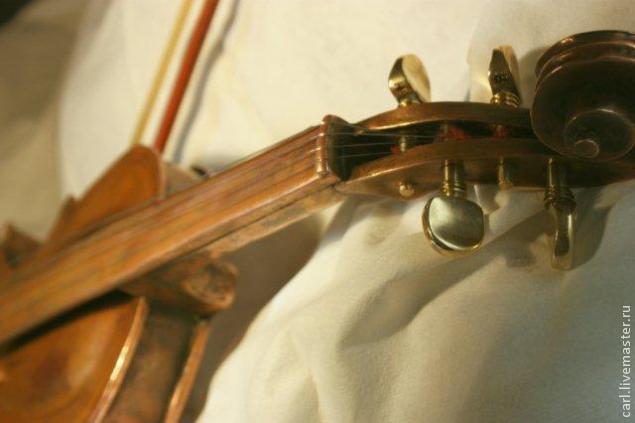

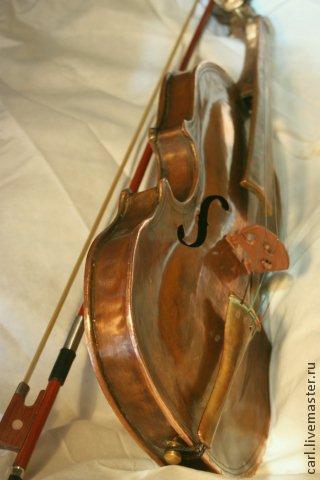

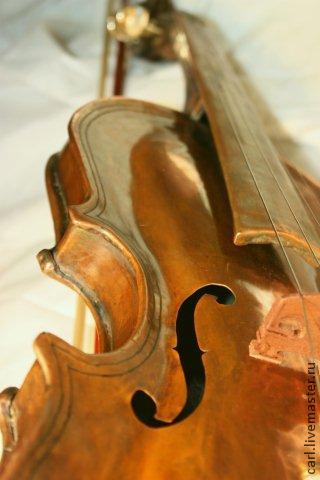

Попробывал сфотографировать с разных ракурсов.
Вот что получилось.
Ну вот, как то так. Всем удачи в творчестве. На вопросы отвечу. :)))
